발렌타인31년산 스피커 만들기
저의 완성된 스피커의 모습입니다.

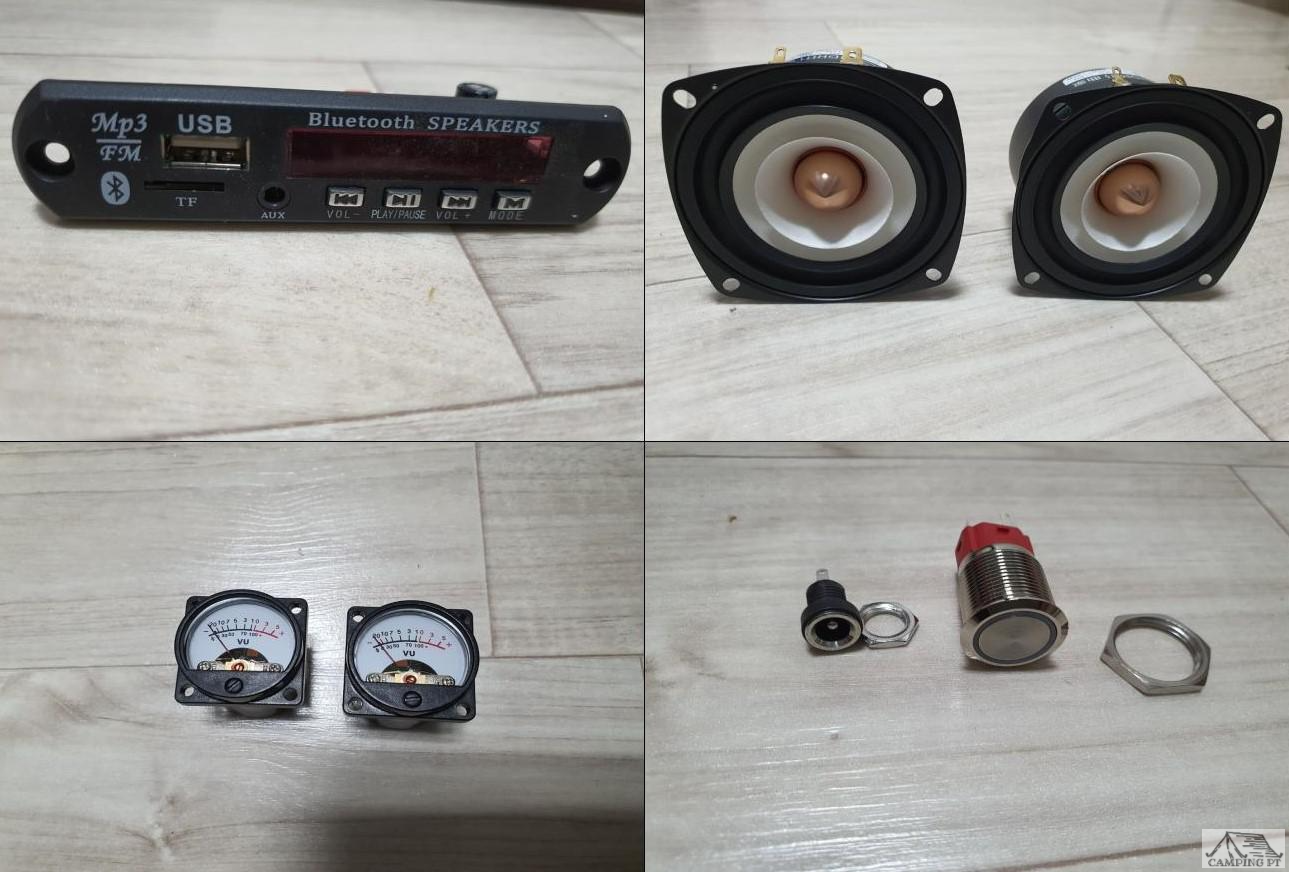

D.I.Y 제품 목록
발렌타인 30년 산 케이스 ×1
케이스 상판 ×1
VU패널 미터 2 pcs+드라이버 모듈+케이블 세트
일체형 MP3 모듈 ×1
15W 4Ω 스피커 2 pcs×1
5핀 19파이 LED 크롬 스위치 ×1
DC잭 너트 고정형 ×1
3S 12.6V 충전기 ×1
3S1P 리튬이온 배터리팩 ×1
여분의 22AWG 케이블 조금 필요함
따로 구매하면 조금 싸지만 부품 찾는 노동과 어려움이 있으신 분은 해당 카페에 가입하시고 일괄 구매하시면 편합니다.
저는 여기 카페에서 일괄 구매했습니다.
케이스 상판은 3개의 판으로 오기 때문에 목공용 접착제로 이렇게 하나로 붙여서 만들어야 합니다. 단, 구입하실 때 미리 부탁하면 붙여준다고 합니다.
각 모서리에 상판을 고정하기 위해 나무 봉을 목공용 접착제로 붙여줍니다.
mp3 모듈은 안쪽에서 부착해야 하기에 분해해서 커버를 제거하고 상판 안쪽에서 글루건으로 고정합니다. 그리고 스피커 VU메타, 전원 스위치, DC잭을 안쪽에서 위 사진과 같이 고정합니다.
여기까지는 누구나 쉽게 하실 수 있습니다.
이제부터가 배선 작업이 좀 어렵습니다. 먼저 아래 배선도를 보고 잘 따라 해 봅니다. 꼼꼼히 보시면 어렵지만 하실 수 있을 거예요^^ 파이팅~~!!
자, 이제 하나하나 따라 해 봅시다.
먼저 모듈에 맞게 케이블을 연결합니다. 그리고 케이블 연결 부위를 자세히 보면 "+"와 "-" 가 표시되어 있습니다.
"+"와 "-" 를 확인했으면 스피커의 "+"와"-"를 확인하고 같은 극끼리 연결해 줍니다.
다음은 VU메타를 연결해 보겠습니다.
VU메타는 한쪽에 2쌍 의 선, 양쪽 총 8쌍의 선이 연결됩니다. 불빛이 나오는 선과 음량 게이지 표시하는 선이 연결됩니다.

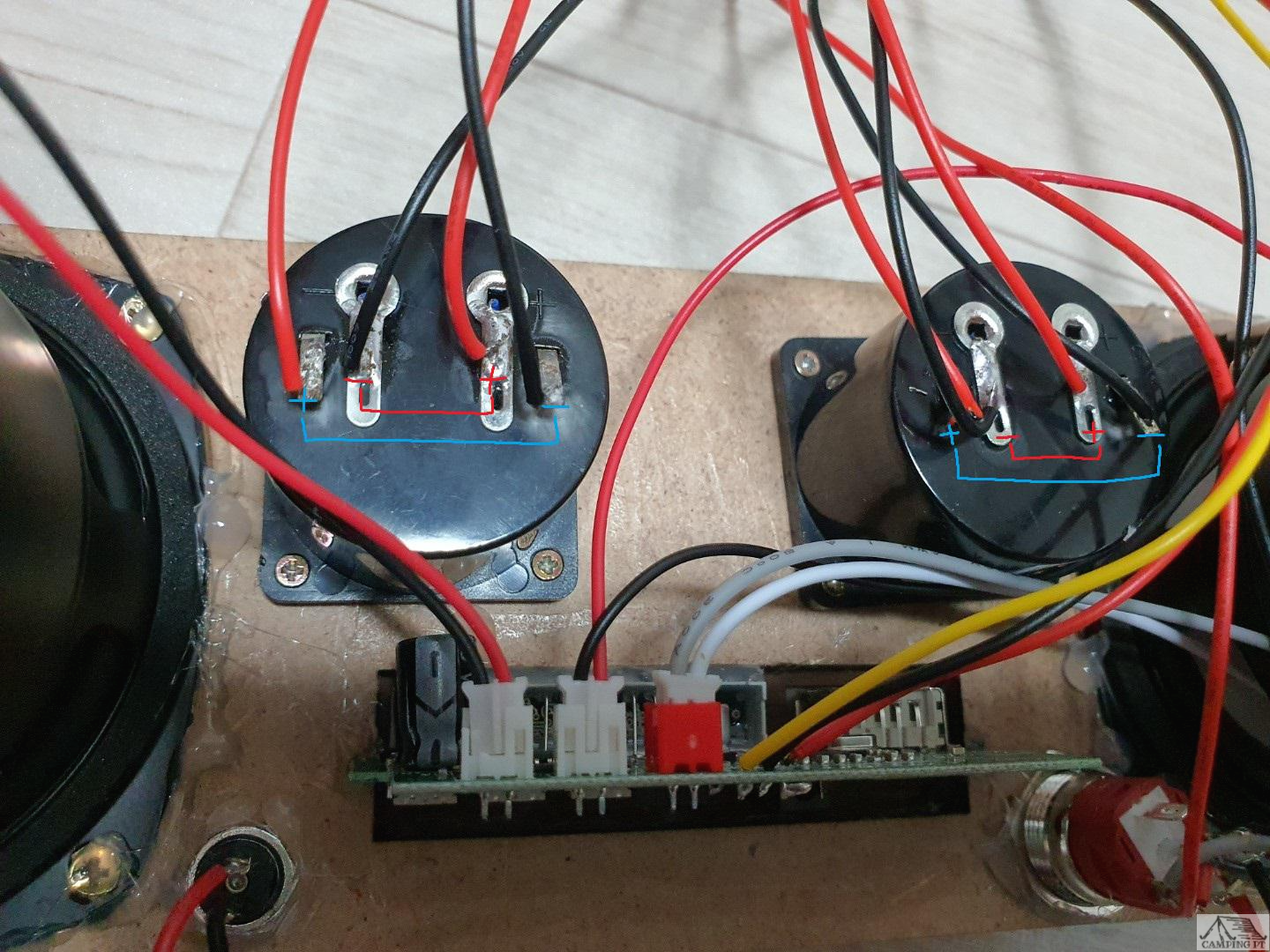

위 배선도와 같이 좌측 VU메타는 안쪽 두 개의 연결 부위 중 왼쪽이 "-" 오른쪽이 "+" 바깥쪽 연결부위는 왼쪽이 "+" 오른쪽이 "-"이 연결됩니다. 우측도 똑같이 연결하면 됩니다.
그러면 4쌍의 케이블이 나옵니다.
위 사진과 같이 순서대로 연결해 주시면 됩니다.

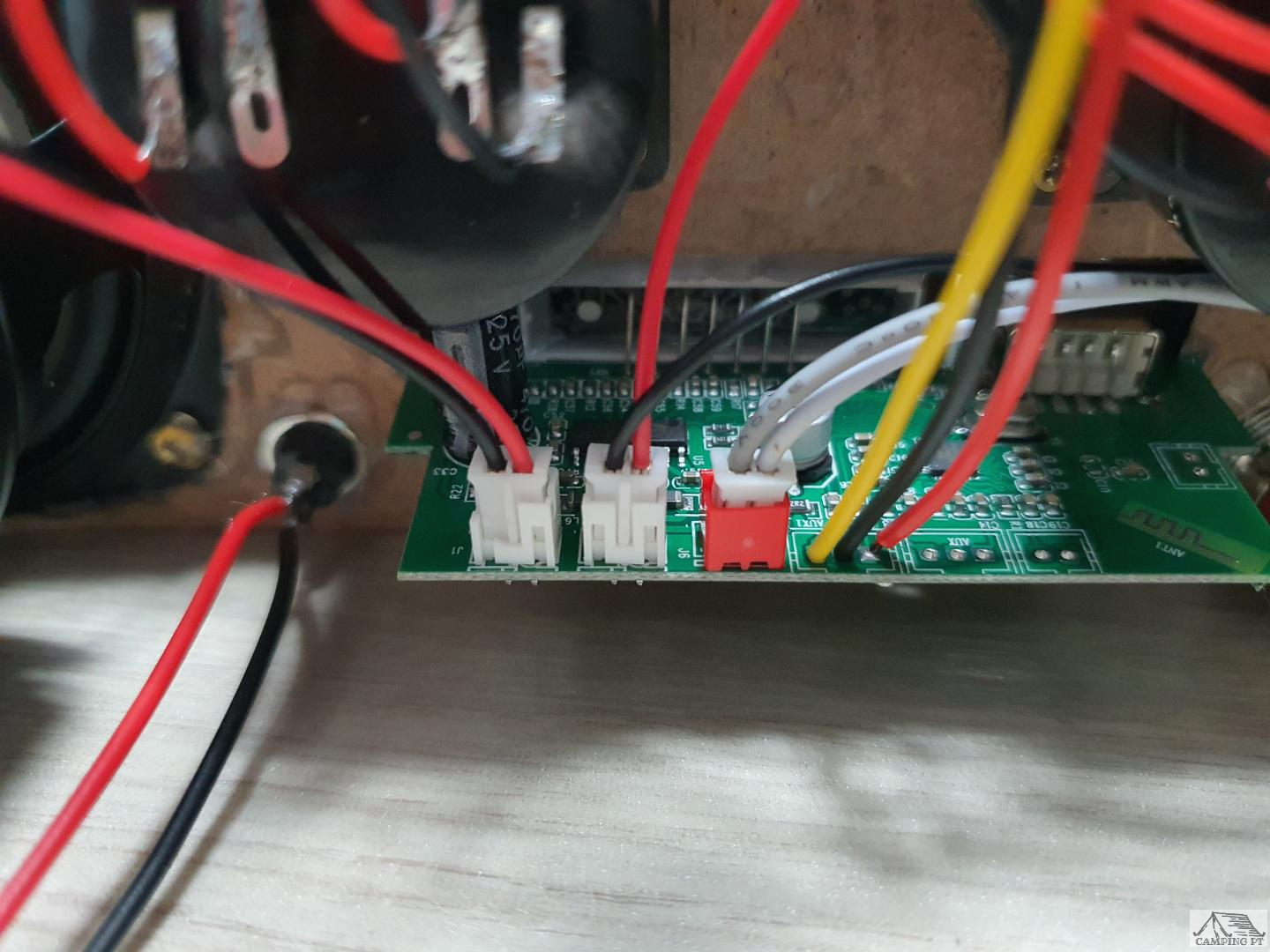

다음은 위 사진과 같이 L, G, R 선을 연결해줍니다.
이제 전원 스위치에 케이블을 연결해봅시다.
위와 같이 일체형 mp3모듈의 전원을 스위치에 그림과 같이 mp3모듈의 "+"는 스위치의 "+"와 NO에 연결하고 "-"는 스위치의 "-"에 연결해주시면 됩니다.
VU드라이브 모듈의 전원은 위 그림과 같이 "+"는 "+"극에 "-"는 "-"극에 연결해 주시면 됩니다.
이제 마무리 단계입니다.
배터리와 충전을 위한 DC잭을 전원 스위치에 연결하면 모든 단계가 마무리됩니다.
위 그림의 가운데 DC잭 사진을 보면 짧은 다리와 긴 다리가 있습니다. 여기서 짧은 다리가 "+"극입니다.
사진과 같이 같은 극끼리 연결해줍니다.
이제 마지막 배선이 남았습니다. DC잭과 전원 스위치와 연결하면 모든 배선이 끝납니다.
DC잭과 스위치와 연결해도 되지만 저는 배터리 잭과 스위치선을 연결했습니다. 둘 중 편한 데로 하셔도 무방합니다. 저는 하다 보니 이렇게 했네요^^
DC의 "+"를 스위치의 "C"에 연결해주시고 DC의 "-"는 스위치의 "-"에 연결해주시면 됩니다.
이렇게 배터리 연결하고 케이스 안쪽에 배터리와 VU 드라이브를 글루건으로 고정하고 배선정리 후 상판을 닫고 나사로 고정해주면 모든 작업이 마무리됩니다.
이제 결과물을 보겠습니다.
어떤가요? 소리도 잘 나오고 예쁘고 좋네요^^
이상으로 저의 발렌타인 스피커 D.I.Y를 마치겠습니다.
